Hur man skiljer kvaliteten på LCD -skärmens flexibel kabel

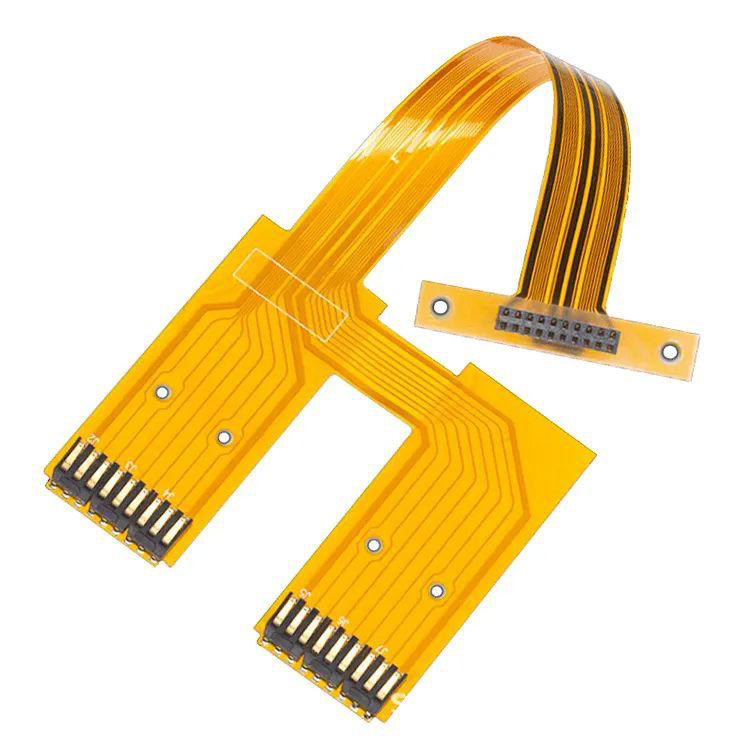

     Kunder frågar ofta hur man kan särskilja kvaliteten på LCD -skärmflexibla kablar. Först och främst måste vi veta vilka flexibla kablar är. Flexibla kablar kallas också flexibla plattkablar (FFC). De används främst för att ansluta LCD -skärmar och andra kretskort för att överföra signaler eller kraft. Kvaliteten påverkar direkt visningseffekten och stabiliteten.

      Om kunder möter skärmproblem och vill kontrollera om de orsakas av flexibla kablar, kan de kontrollera från följande aspekter, inklusive utseende, material, process och funktionstest för att skilja:

Det bör noteras att skärmen kanske inte visar normalt ibland inte på grund av själva den flexibla kabeln, utan på grund av gränssnittsoxidation eller moderkortproblem, men den flexibla kabeln är den enklaste att kontrollera som en anslutande komponent. Därför, när du skiljer problem, bör flera faktorer betraktas som omfattande, och du kan inte bara titta på en punkt.

A. Utseende inspektion: Preliminär bedömning av FPC -kvalitet

1. Ytintegritet

· Flexibel kabel av hög kvalitet: Slät och plan yta, utan repor, sprickor, indragningar eller veck (särskilt vid kanterna och veck).

· Flexibel kabel av dålig kvalitet: Det kan finnas uppenbara repor, skalning av ytan eller lokala utsprång/depressioner på grund av dålig produktionsprocess (lätt att dölja smuts eller paus).

2. Guldfinger (kontaktänd) status

Guldfingret är den viktigaste delen av anslutningen mellan den flexibla kabeln och gränssnittet, som direkt påverkar kontaktprestanda:

· Hög kvalitet: Guldfingret har enhetlig färg (ljust guld), inget oxidskikt på ytan (ingen svart eller vit), inga repor eller deformation och snygga kanter.

· Dålig kvalitet: Guldfingret kan vara mörk, oxiderad (svart/vit), repad eller kanten kan vara grov på grund av dålig mögelprecision (lätt att fastna eller dålig kontakt när den sätts in i gränssnittet).

3. Kabelkroppens flexibilitet och styrka

Den flexibla kabeln måste ta hänsyn till både "mjukhet" och "seghet", och det är inte lätt att bryta efter upprepad böjning:

· Hög kvalitet: Kabelkroppen kan naturligtvis återhämtas när den försiktigt vikas för hand (icke-våldsam böjning), utan uppenbara veck; Ledaren (inre koppartråd) har inget brytljud när det sträcker sig.

· Dålig kvalitet: Kan vara för styv (isoleringsskiktet är för tjockt) eller för mjukt (ledaren är för tunn) och kan bryta eller delaminera efter böjning flera gånger (isoleringsskiktet och ledaren separeras).

B. Material och process: Bestämmer hållbarhet och signalöverföring

1. Isoleringsskikt och täckning av lagermaterial

Materialet i isoleringsskiktet (yttre skikt som förpackar ledaren) och täckande skikt (beläggning för att skydda guldfingret) på den flexibla kabeln påverkar direkt temperaturmotståndet och korrosionsbeständigheten:

· Hög kvalitet: Vanligtvis används PET (polyester) eller hög temperaturbeständig PVC, med stark temperaturbeständighet (-40 ℃ ~ 125 ℃) och kemisk korrosionsbeständighet;

· Dålig kvalitet: kan använda återvunnen plast eller låg kostnad PVC, med dålig temperaturmotstånd (mjukning och deformation vid hög temperatur).

2. Ledarmaterial och struktur

Ledare är mestadels kopparfolie eller konserverad koppartråd, vilket direkt påverkar konduktivitet och oxidationsmotstånd:

· Hög kvalitet: Ledaren är elektrolytisk koppar med hög renhet (≥99,9%), konserverade jämnt (måttlig tjocklek) och har inga oxidationsfläckar; Tvärsnittsområdet uppfyller standarden (såsom 0,1 mm², 0,15 mm², etc.), och motståndsvärdet är lågt (kan verifieras genom att mäta på motståndet med en multimeter).

· Dålig kvalitet: Återvunnen koppar eller oren koppar kan användas, det tennskiktet är tunt och ojämnt (lokal kopparexponering är lätt att oxidera), ledaren är för tunn (otillräcklig tvärsnittsarea) och motståndsvärdet är högt (orsakar signaldämpning eller otillräcklig kraftförsörjning).

3. Crimping -process (montering med kontakt)

Om den flexibla kabeln har krympats med kontakten (som FPC -kontakt) måste krimpkvaliteten kontrolleras:

· Hög kvalitet: Krimningen är snäv, ledaren är i full kontakt med anslutningsstiften (ingen dislokation eller löshet), isoleringsskiktet är exakt avstängt (ingen återstående vidhäftning) och den övergripande fastheten.

· Dålig kvalitet: Lös crimping (otillräcklig kontakt mellan ledare och stift), restisoleringsskikt (möjlig kortslutning) eller kompenserar crimping -läge (vilket gör att vissa stift misslyckas med).

C. Funktionstest: Verifiera faktiska prestanda

Att döma efter utseende och material ensam kanske inte räcker, och den faktiska testbekräftelsen krävs:

1. Kontinuitetstest (multimeter)

Använd motståndsintervallet (pipområdet) för multimetern för att mäta kontinuiteten för stiften som motsvarar guldfingrarna i båda ändarna av den flexibla kabeln:

· Bra kvalitet: Alla stift som måste genomföras bör pipa (motstånd ≤ några ohm); Stift utan anslutningskrav ska inte genomföras (oändligt).

· Dålig kvalitet: Det kan finnas en kretsavbrott (inget pip på en viss stift), en kortslutning (ledning av irrelevanta stift) eller onormalt motståndsvärde (såsom> 10Ω, vilket resulterar i signaldämpning).

2. Signalöverföringstest (ersättningsmetod)

Om LCD-skärmen har problem som skärmbrus, flimrande, svart skärm etc. kan den ersättas med en känd mjuk kabel av hög kvalitet:

· Normal display efter ersättning → Den ursprungliga mjuka kabeln kan skadas eller av dålig kvalitet;

· Fortfarande onormalt efter utbyte → Problemet kan vara på skärmen, moderkortet eller gränssnittet.

3. Hållbarhetstest (observation av långvarig användning)

För högfrekventa användningsscenarier (som mobiltelefoner, bildskärmar) kan prestandan för den mjuka kabeln efter upprepad pluggning och koppling och böjning observeras:

· Hög kvalitet: Ingen dålig kontakt eller brott efter flera månaders användning;

· Låg kvalitet: Guldfingeroxidation, kabelkroppsbrott eller signalinstabilitet på kort tid (t.ex. 1 ~ 2 veckor).

      Baserat på ovanstående bedömningar måste mjuka kablar av hög kvalitet uppfylla följande krav: ingen skada på utseendet, ljusa guldfingrar utan oxidation, värmebeständiga och korrosionsbeständiga material, god ledarledning och exakt krimpningsprocess. Om skärmen är onormal, prioritera att kontrollera den mjuka kabeln (särskilt guldfingrarna och böjningarna), som snabbt kan verifieras med ersättningsmetod och multimetertest. Shenzhen Hongjia Technology fokuserar på forskning och utveckling, produktion och försäljning av 1,14-tums-12-tums LCD-skärmar och stöd för beröringsskärmar, med 12 års branscherfarenhet. FPC: erna vi använder är mycket pålitliga, resistenta mot oxidation och har god flexibilitet. Guldinnehållet i plug-in guldfingrarna är 1,5-2,0μ, vilket är lämpligt för militärindustri, instrument och utrustning, konsumentelektronik och andra produkter. Vi har tjänat många Fortune 500 -företag och har fått beröm från kunder. Våra produkter måste gå igenom 12 inspektionsprocesser från inkommande material till transport, så att kunder inte har några bekymmer.
