Är det bättre att använda en B TO B-kontakt eller en guldfingerkontakt för flexibla bildskärmskablar?

       Många kunder stöter på detta problem när de väljer en bildskärm: vissa flexibla bildskärmskablar använder B2B-kontakter, medan andra använder direkta guldfingerkontakter. De är osäkra på vad de ska välja. Shenzhen Hongjia Technology Engineering ger en enkel analys här:

1. Anslutningslösning

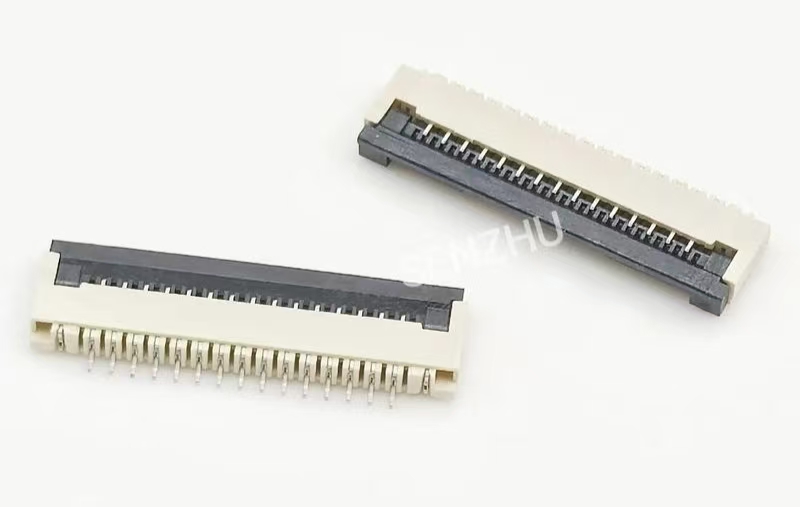

Denna metod kräver en separat kontakt (vanligtvis en ZIF- eller LIF-kontakt) lödd på moderkortet. Det flexibla kretskortet sätts direkt in i denna kontakt och säkras med en låsspak.

· Fördelar:

· Hög tillförlitlighet: Den mekaniska låsmekanismen säkerställer en stark anslutning, motstår effektivt vibrationer och stötar och ger stabilt kontaktmotstånd.

· Enkel montering och reparation: Lätt för förare att använda, med stor inriktningstolerans. Om skärmen eller kabeln är skadad kan låsmekanismen enkelt öppnas för utbyte utan att skada moderkortet.

· Gränssnittsskydd: Kontakten fungerar som en "uppoffring", med slitage främst på själva kontakten, medan lödkuddarna på moderkortet är skyddade. Att byta ut kontakten är mycket billigare än att reparera moderkortet.

• Nackdelar:

• Utrymmesbeläggning: Själva kontaktdonet har en viss höjd, vilket utgör en utmaning för design som syftar till extrem tunnhet och lätthet.

• Högre kostnad: Ökar materialkostnaden för kontakten.

• Komplex struktur: Kräver utrymme och höjd för kontakten inom moderkortets layout.

2. Lösning för direkt insättning av guldfinger

Denna metod för direkt in guldfingrarna (exponerade guldpläterade kuddar) på FPC-kabeln i motsvarande fjädrar eller spår på moderkortet, beroende på trycket från externa strukturer (som metallsköldar, skruvar eller plastramar) för att upprätthålla kontakten.

• Fördelar:

• Extrem tunnhet och lätthet: Eliminerar höjden på kontakten, vilket gör den till den föredragna lösningen för att uppnå ultratunna mönster.

• Låg kostnad: Eliminerar en kontakt, vilket avsevärt minskar kostnaderna vid massproduktion.

• Enkel struktur: Förenklar moderkortets layout.

• Nackdelar:

• Hög tillförlitlighetsrisk: Kontaktkvaliteten beror helt på enhetligheten och hållbarheten hos det applicerade yttre trycket. Efter långvarig användning kan trycket lossna, vilket leder till dålig kontakt. Vibrationer och fall kan också lätt påverka anslutningen.

• Svårt att montera: Uppriktning kräver extrem precision, vilket vanligtvis kräver automatiserad utrustning. Manuell drift är svår och riskerar att skada guldfingrarna på grund av felinställning.

• Nästan omöjligt att reparera: Efter några insättningar och borttagningar kan guldfingrarna slitas ner eller skadas. Under reparationer kan omedelbart dra i kabeln lätt få guldfingrarna att lossna eller deformera moderkortskontakterna, vilket resulterar i permanent skada.

3. Så hur ska vi välja?

• Välj en kontakt om:

• Produkten har höga krav på tillförlitlighet och måste motstå vissa vibrations- och stötmiljöer (t.ex. bildisplayer, industriell utrustning).

• Produkten måste vara lätt att tillverka och reparera (t.ex. vanliga bärbara datorer, bildskärmar).

• Konventionella hemelektronikprodukter där det interna utrymmet inte är extremt begränsat.

• Välj en direkt guldfingerkontakt om:

• Tunnhet och lätthet är högsta prioritet, och viss underhållsbarhet och enkel montering är acceptabla (t.ex. interna anslutningar i avancerade ultratunna bärbara datorer och surfplattor).

• Extremt kostnadskänslig och kräver enorma produktionsvolymer, högprecisionsautomatiserad utrustning säkerställer högt monteringsutbyte.

• Designad som "engångs" och kräver nästan ingen demontering efter montering (t.ex. skärmkabelanslutningarna inuti många mobiltelefoner).

     I dagens hemelektronikindustri används båda teknikerna i stor utsträckning, ofta i samma enhet. Till exempel, i en ultratunn bärbar dator, kan huvudanslutningen mellan moderkortet och skärmen använda direkta guldfingerkontakter för tunnhetens skull, medan anslutningarna mellan moderkortet och komponenter som pekplattan och tangentbordet kan använda traditionella kontakter. Om tillförlitlighet och underhållsbarhet är viktigare än att spara en bråkdel av en millimeter i tjocklek, då är kopplingar ett mer pålitligt och moget val. Om du bygger en ultratunn, kostnadskänslig ny produkt med en automatiserad produktionslinje med hög precision, bör du noggrant överväga lösningen med direkt guld-finger-kontakt.
