Hårdvarudesigntekniker för 2,0-tums HD TFT-skärmar (480*360 upplösning, RGB-gränssnitt) i handhållna enheter

     Hårdvarudesign för en2,0-tums HD-landskapsskärm(480*360 upplösning, RGB-gränssnitt) i handhållna enheter fokuserar på att balansera bildkvalitet, strömförbrukning, fysiskt utrymme och tillförlitlighet. Följande är viktiga designtekniker och överväganden sammanfattade av ingenjörer vid Shenzhen Hongjia Technology:

I. Gränssnitt och signalintegritet

1. Val av RGB-gränssnitt

Prioritera användningen av RGB565 (16-bitars) eller RGB666 (18-bitars) parallella gränssnitt för att säkerställa tillräcklig databandbredd för 480*360 upplösning vid 60Hz (kräver en pixelklocka på cirka ~20MHz).

Om gränssnittsspänningen för huvudstyrenheten inte stämmer överens med LCD:n (t.ex. 1,8V mot 3,3V), måste en nivåskiftande IC (som TXS0108E) eller en resistordelare kombinerad med en buffert läggas till.

2. Signalroutingoptimering

Längdmatchning och impedans: Det rekommenderas att RGB-datalinjer (D[0:17]) längdmatchas inom sin grupp (med en avvikelse på ≤100 mils); klocklinjen (PCLK) bör längdmatchas oberoende och dirigeras bort från höghastighetsbruskällor.

Markskydd och skärmning: På FPC (Flexible Printed Circuit) eller PCB, använd GND-linjer för att isolera RGB-signaler från bruskällor som bakgrundsbelysningens PWM och strömförsörjningsledningar.

Avslutningsmatchning: Om överföringsavståndet överstiger 10 cm, kan ett seriemotstånd (22Ω–100Ω) läggas till vid LCD-änden för att undertrycka signalreflektioner.

II. Strömförsörjning och kontroll av strömförbrukning

1. Flerkanaligt strömförsörjningsdesign

Typiska krav inkluderar: VDD (logisk spänning, typiskt 3,3V/1,8V), VCI (drivspänning, ~3,3V) och bakgrundsbelysning LED-drivspänning (från 3,5V till 20V, beroende på antalet lysdioder i serie).

Det rekommenderas att använda en lågbrus LDO (som TPS7A47) för att försörja VDD och VCI, vilket förhindrar rippelbrus från att byta strömförsörjning från att störa bildskärmens enhetlighet.

2. Energisparstrategier för bakgrundsbelysning

Denna specifika display har en bakgrundsbelysning som består av 6 lysdioder, som ger en hög ljusstyrka på 800 nits för att säkerställa tydlig läsbarhet även i direkt solljus. Alternativt kan en högeffektiv LED-drivrutin IC (såsom LP8556) användas för att stödja ett hybridkontrollschema som kombinerar PWM-dimning (rekommenderas >1 kHz för att förhindra flimmer) och analog dimning.

Automatisk justering av ljusstyrkan: Inkludera en sensor för omgivande ljus (som APDS-9301) för att dynamiskt justera bakgrundsbelysningen baserat på omgivande ljusförhållanden, och därmed uppnå energibesparingar på över 30 %.

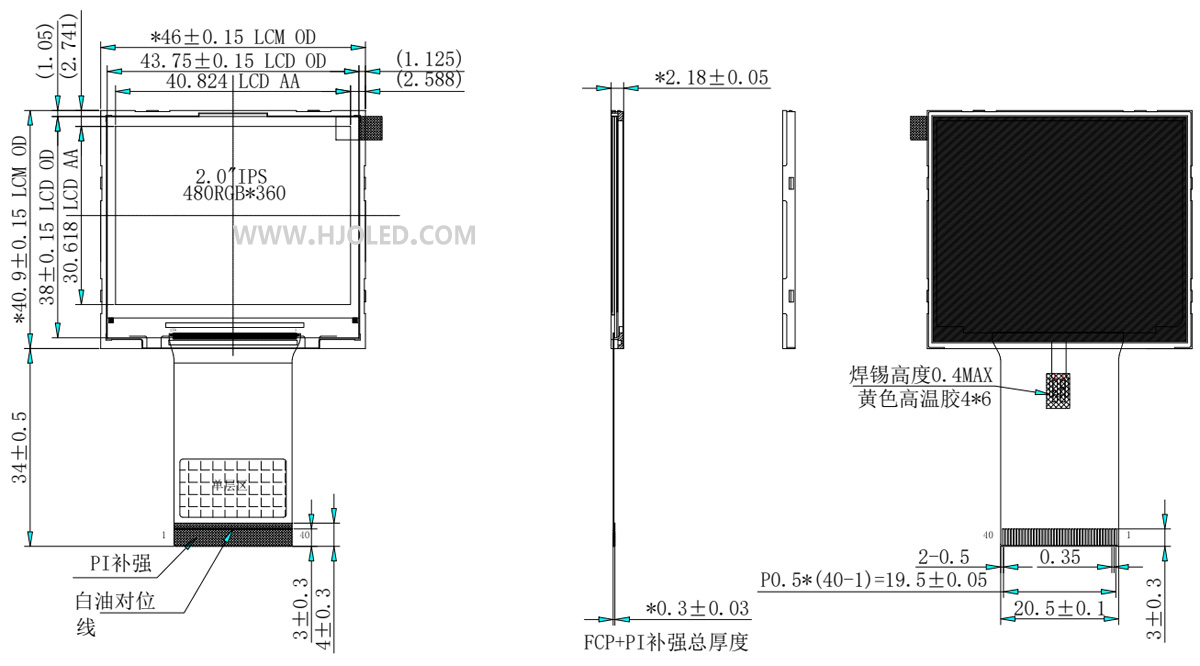

3. 2,0-tums HD TFT-skärm: Detta är en liggande skärm med en högupplöst upplösning på 480 × 360 pixlar. Den använder ST7701S drivrutin IC och ett RGB-gränssnitt. När du designar moderkortet är det viktigt att verifiera att värdprocessorn stöder högupplösta skärmar och RGB-gränssnittet för att förhindra scenarier där processorn saknar kapacitet att driva bildskärmen effektivt. 480 × 360 liggande konfiguration har ett bildförhållande på 4:3; därför måste skanningsriktningen vara korrekt konfigurerad under mjukvaruinitiering (vanligtvis via MV/MX/MY-bitarna i kommandot 0x36) för att förhindra att den visade bilden roteras 90 grader.

III. EMC och interferensimmunitet

1. LCD-modulskärmning

Placera ledande skum mellan bakgrundsbelysningsmodulen och PCB; linda dessutom in FPC (Flexible Printed Circuit) i kopparfolie och jorda den för att minimera utstrålat brus.

2. Frånkoppling av strömförsörjning

Installera en 10 μF keramisk kondensator parallellt med en 0,1 μF högfrekvenskondensator vid varje strömförsörjningsingång, placera dem i närheten av LCD-kontakten.

3. Synkroniseringssignalskydd

Sätt in ferritpärlor (som BLM18PG121SN1) i serie med HSYNC- och VSYNC-signalerna för att filtrera bort högfrekvent brus.

IV. Testning och verifiering

1. UppstartssekvensverifieringBekräfta att strömförsörjnings- och signaltidssekvenserna för både värdstyrenheten och LCD-modulen överensstämmer med kraven som anges i deras respektive datablad (t.ex. en återställningspulsbredd på >10 ms).

2. Displaykvalitetstestning

Använd enfärgade och schackrutiga testmönster för att inspektera färgfläckar, flimmer och bildbeständighet (spökbilder). Använd ett oscilloskop för att mäta PCLK (pixel clock) jitter; detta värde bör förbli under 5 % av klockperioden.

3. ESD-skydd

Installera ett TVS-diodsystem (som SRV05-4) vid FPC-gränssnittet för att säkerställa överensstämmelse med IEC 61000-4-2 Level 4-standarden.

     Genom implementeringen av de ovannämnda designstrategierna är det möjligt att uppnå stabil, högupplöst bildskärmsprestanda inom ett begränsat fysiskt fotavtryck, och därigenom förlänga batteritiden för handhållna enheter. Vi rekommenderar att, när en prototyp har producerats, prioritet ges till att testa strömförbrukning och EMI, samt att genomföra FPC-hållbarhetsvalidering som förberedelse för massproduktion. Shenzhen Hongjia Technology har 12 års specialiserad expertis inom forskning och utveckling, tillverkning och försäljning av bildskärmar från 1,14 till 12,1 tum, tillsammans med tillhörande pekskärmar. Vårt omfattande produktsortiment inkluderar högupplösta, hög ljusstyrka och oregelbundet formade skärmar, med en mängd olika gränssnittsalternativ. Vi arbetar från våra egna dedikerade tillverkningsanläggningar utrustade med helautomatiserade produktionsmaskiner, och vi betjänar stolt många Fortune 500-företag över hela världen. Dessutom erbjuder vi en 36-månaders garanti efter försäljning, vilket säkerställer att du kan njuta av fullständig sinnesfrid.
