Vad är ett 3,1-tums TFT LCD RGB-gränssnitt och varför är det kritiskt för inbyggd bildskärmsdesign?

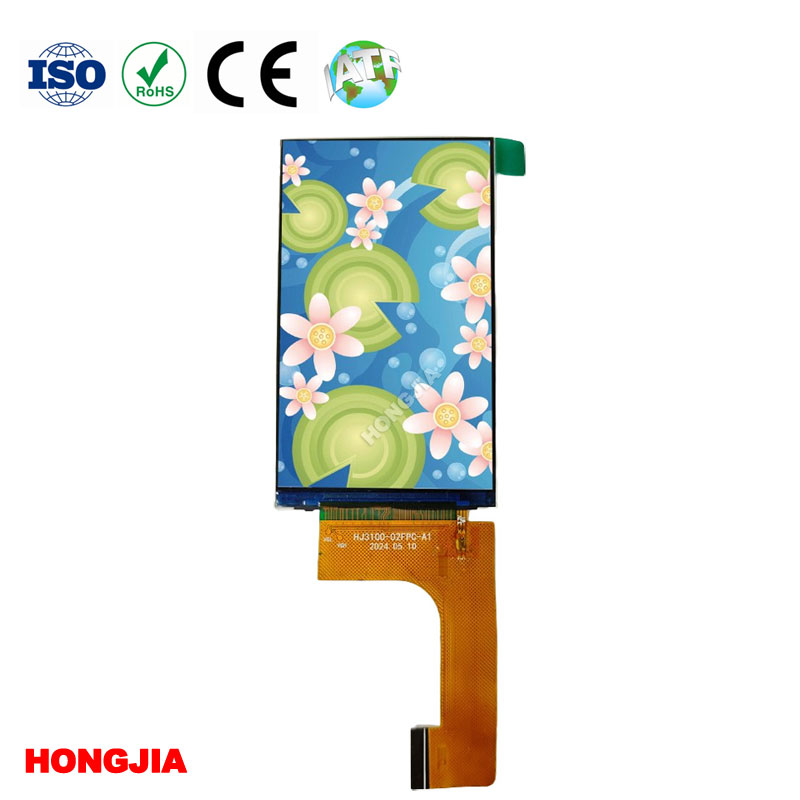

De3,1 tum TFT LCD med RGB-gränssnittanvänds ofta i inbyggda system, industriella kontrollpaneler, medicinsk utrustning, handhållna instrument och hemelektronik. Den här artikeln ger en djup teknisk och praktisk förståelse för hur den här skärmen fungerar, varför RGB-gränssnittet är viktigt, hur det integreras i system och vilka utmaningar ingenjörer står inför under design och driftsättning. Den förklarar också urvalskriterier, vanliga fallgropar, felsökningsstrategier och verkliga applikationer för att hjälpa utvecklare och produktdesigners att fatta välgrundade beslut.

Innehållsförteckning

• 1. Introduktion till 3,1 tums TFT LCD RGB-gränssnitt
• 2. Förstå TFT LCD-teknik
• 3. Vad gör RGB-gränssnittet speciellt?
• 4. Systemarkitektur och signalflöde
• 5. Tekniska nyckelspecifikationer förklaras
• 6. Fördelar med RGB-gränssnittsskärmar
• 7. Begränsningar och tekniska utmaningar
• 8. Applikationer i verkliga enheter
• 9. Riktlinjer för design och integration
• 10. Jämförelse med andra gränssnitt
• 11. Felsökning av vanliga problem
• 12. Urvalsguide för ingenjörer
• 13. Vanliga frågor
• 14. Slutsats och kontaktinformation

1. Introduktion till 3,1 tums TFT LCD RGB-gränssnitt

De3,1 tums TFT LCD RGB-gränssnittär en kompakt bildskärmslösning designad för inbyggda system som kräver högkvalitativ visuell utskrift i ett litet utrymme. TFT-teknik (Thin Film Transistor) möjliggör aktiv matriskontroll, vilket säkerställer skarpa bilder, snabba svarstider och exakt färgåtergivning.

Till skillnad från seriella gränssnitt som SPI eller I2C sänder RGB-gränssnittet pixeldata parallellt, vilket gör det kapabelt att stödja högre uppdateringshastigheter och mjukare grafisk prestanda. Detta gör den särskilt lämplig för applikationer där visuella uppdateringar i realtid är viktiga.

2. Förstå TFT LCD-teknik

TFT LCD-skärmar är en typ av aktiv matris-LCD som använder tunnfilmstransistorer för att styra varje pixel individuellt. Denna struktur förbättrar kontrasten, minskar överhörning och förbättrar den övergripande bildstabiliteten.

Nyckelkomponenter inkluderar:

• Flytande kristallskikt för ljusmodulering
• Bakgrundsbelysningsenhet för belysning
• Färgfilter för RGB-representation
• Tunnfilmstransistormatris för pixelkontroll

Storleken på 3,1 tum väljs ofta för bärbara enheter där utrymmet är begränsat men visuell klarhet fortfarande är avgörande.

3. Vad gör RGB-gränssnittet speciellt?

RGB-gränssnittet är en parallell dataöverföringsmetod som skickar röda, gröna och blå färgsignaler samtidigt. Varje pixel definieras av en kombination av dessa tre signaler, vilket möjliggör exakt färgkontroll.

Kärnegenskaper:

• Parallell dataöverföring (8/16/18/24-bitars RGB)
• Hög uppdateringsförmåga
• Visuella uppdateringar med låg latens
• Direkt pixelmappning från kontroller till display

Eftersom den kringgår komplex seriell avkodning används RGB-gränssnitt i stor utsträckning i prestandakänsliga inbyggda system.

4. Systemarkitektur och signalflöde

Ett typiskt 3,1-tums TFT LCD RGB-system består av en mikrokontroller eller processor, bildskärmsdrivrutin IC och själva LCD-panelen.

Signalflödesprocess:

1. CPU/GPU genererar rambuffertdata
2. RGB-signaler matas ut via parallell GPIO eller LCD-styrenhet
3. Synkroniseringssignaler (HSYNC, VSYNC, DE) anpassar ramtiming
4. TFT-panelen tar emot pixeldata rad för rad
5. Bildskärmsdrivrutinen uppdaterar pixelmatrisen därefter

Timingnoggrannhet är avgörande. Eventuella felmatchningar i synkroniseringssignaler kan leda till flimrande, rivande eller förvrängda bilder.

5. Tekniska nyckelspecifikationer förklaras

Att förstå specifikationer hjälper till att säkerställa korrekt systemintegration:

6. Fördelar med RGB-gränssnittsskärmar

RGB-gränssnittet erbjuder flera prestandafördelar som gör det till ett föredraget val för inbyggda system.

• Hög uppdateringsprestanda:Idealisk för realtidsgrafik
• Låg latens:Direkt pixelöverföring minimerar fördröjningen
• Bättre bildkvalitet:Inga kompressionsartefakter
• Hårdvaruenkelhet:Enkel design för displaykontroller

Dessa fördelar är särskilt viktiga i applikationer som medicinsk övervakning, industriella instrumentbrädor och bärbar testutrustning.

7. Begränsningar och tekniska utmaningar

Trots dess fördelar kommer RGB-gränssnittsdesign med utmaningar.

• Kräver många GPIO-stift (högt antal stift)
• Komplex PCB-routing för signalintegritet
• Högre EMI-känslighet
• Begränsad skalbarhet för stora skärmar

Ingenjörer måste noggrant utforma layouter och jordningsstrategier för att undvika brusstörningar och tidsfel.

8. Applikationer i verkliga enheter

Det 3,1-tums TFT LCD RGB-gränssnittet är allmänt använt i branscher:

• Industriella kontrollpaneler
• Handhållna medicinska diagnostiska verktyg
• Gränssnitt för smarta hemkontroller
• Bärbara mätinstrument
• Konsumentelektronik (GPS, POS-terminaler)

Dess balans mellan storlek, prestanda och kostnad gör den mycket mångsidig.

9. Riktlinjer för design och integration

För att säkerställa optimal prestanda bör ingenjörer följa dessa designprinciper:

• Upprätthåll strikt tidssynkronisering för HSYNC och VSYNC
• Använd impedanskontrollerade PCB-spår
• Håll signalledningarna så korta som möjligt
• Använd lämpliga kondensatorer för kraftavkoppling
• Optimera firmwareuppdateringshastigheter

Korrekt implementering säkerställer stabil skärmprestanda och långsiktig tillförlitlighet.

10. Jämförelse med andra gränssnitt

RGB är fortfarande det föredragna valet för kompakta, höghastighets inbäddade visualiseringssystem.

11. Felsökning av vanliga problem

Vanliga problem inkluderar:

• Flimrande display på grund av tidsfel
• Felaktiga färger från felkonfigurerat bitdjup
• Tom skärm orsakad av saknade synkroniseringssignaler
• Brusstörningar från dålig jordning

Lösningar:

• Verifiera klock- och synkroniseringssignalens timing
• Kontrollera konfigurationsinställningarna för den fasta programvaran
• Förbättra PCB-layout och skärmning
• Använd korrekt spänningsreglering

12. Urvalsguide för ingenjörer

När du väljer en 3,1-tums TFT LCD RGB-modul, överväg:

• Upplösningskrav för din ansökan
• Tillgänglig MCU eller processorgränssnittskapacitet
• Strömförbrukningsbegränsningar
• Driftsmiljö (temperatur, luftfuktighet)
• Krav på ljusstyrka för inomhus-/utomhusbruk

En välmatchad skärm minskar utvecklingstiden avsevärt och förbättrar användarupplevelsen.

13. Vanliga frågor

F1: Varför är RGB-gränssnitt att föredra för inbyggda system?
Eftersom det ger snabb, direkt pixeldataöverföring med minimal latens.

F2: Är en 3,1 tums TFT LCD lämplig för utomhusbruk?
Ja, om den har tillräcklig ljusstyrka och antireflexbehandling.

F3: Kräver RGB-gränssnitt en dedikerad kontroller?
Ja, de flesta system kräver en LCD-kontroller eller MCU med stöd för RGB-utgång.

F4: Vad orsakar flimmer i TFT LCD-skärmar?
Felaktiga synkroniseringssignaler eller instabil strömförsörjning.

F5: Kan RGB-gränssnitt användas i batteridrivna enheter?
Ja, men energioptimering krävs på grund av högre dataaktivitet.

14. Slutsats och kontaktinformation

Det 3,1 tums TFT LCD RGB-gränssnittet är fortfarande en av de mest effektiva och mest använda skärmlösningarna inom design av inbyggda system. Dess förmåga att leverera höghastighetsbilder av hög kvalitet gör den oumbärlig i industriella, medicinska och konsumenttillämpningar. En framgångsrik implementering kräver dock noggrann uppmärksamhet på timing, layout och systemintegration.

För pålitliga displaymoduler och professionell teknisk support,SZ Hongjia Technology Shares Limitedtillhandahåller skräddarsydda TFT LCD-lösningar skräddarsydda för olika industriella krav.

Om du letar efter högkvalitativa TFT LCD-lösningar eller tekniskt samarbete,kontakta osspå SZ Hongjia Technology Shares Limited — vi är redo att stödja ditt nästa projekt.
