Varför är 2,86 tums 220×648 bar-typ display det smarta valet för kompakta gränssnittsdesigner?

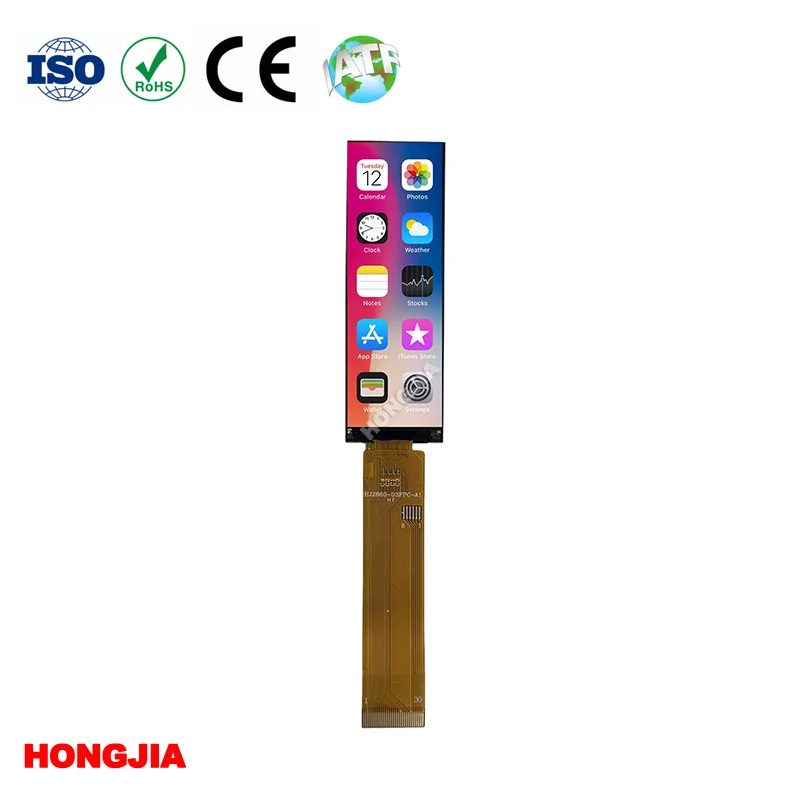

I en värld av smarta hemenheter, apparater och industriella kontroller blir användargränssnitten mindre, mer kreativa och mer krävande. Behovet av skärmar som kan förmedla information i trånga utrymmen utan att offra läsbarheten har drivit fram populariteten för skärmar av bartyp. De2,86 tums 220×648 skärm av bartypfrånHongjiaerbjuder ett smalt, avlångt format med en upplösning på 200×648 pixlar och IPS full-visningsvinklar, vilket gör den lämplig för statuspaneler, menygränssnitt och rullande displayer. Den här artikeln undersöker produktens specifikationer, gränssnittsalternativ och anpassningstjänster, och varför den har blivit ett praktiskt val för designers som söker en kompakt bildskärmslösning för smarta hem, apparater och industriella applikationer.

När standardrektanglar inte passar designen?

Många moderna produkter – smarta termostater, kaffemaskiner, ljudsystem och kontrollpaneler – kräver displayer som förmedlar information i ett begränsat utrymme. En vanlig rektangulär skärm slösar ofta utrymme eller tvingar fram kompromisser i produktlayouten. Skärmar av stapeltyp hanterar denna utmaning genom att tillhandahålla ett smalt, avlångt format som passar snyggt in i slimmade produktdesigner samtidigt som de levererar tillräckligt med upplösning för att visa statusindikatorer, menyer eller rullande text. De2,86 tums 220×648 skärm av bartypfrånHongjiaär speciellt utformad för dessa applikationer och erbjuder en kompakt formfaktor med en upplösning som balanserar innehållskapacitet med utrymmeseffektivitet.

Displayens 200×648 pixelantal, fördelat över en 2,86-tums diagonal, ger gott om plats för statusfält, numeriska avläsningar eller enkla grafiska element utan behov av en större, dyrare panel. Det långsträckta bildförhållandet är särskilt väl lämpat för applikationer där skärmen måste smälta in i en smal ram eller där traditionella fyrkantiga skärmar skulle se malplacerade ut. Det här formatet har hittat sin väg in i apparater, styrenheter för hemautomation, bärbara instrument och många andra produkter där utrymmet är en premie men information inte kan äventyras.

Tekniska specifikationer

Följande tabell sammanfattar nyckelspecifikationerna för2,86 tums 220×648 skärm av bartypfrånHongjia.

Dessa specifikationer framhäver displayens lämplighet för en mängd olika inomhusapplikationer, med ett brett temperaturområde för tillförlitlig drift i konsument- och industrimiljöer.

Gränssnittsflexibilitet och integration

En av de viktigaste fördelarna med denna display är dess stöd för flera gränssnittsprotokoll. De2,86 tums 220×648 skärm av bartypstöder SPI-, MCU- och QSPI-gränssnitt, vilket ger designers flexibilitet när det gäller att välja det kommunikationsprotokoll som bäst matchar deras mikrokontrollers kapacitet. Detta eliminerar behovet av komplex gränssnittskonvertering och minskar den totala systemkostnaden.

Drivrutinen IC, GC9B72, är designad för att hantera skärmens upplösning och färgdjup effektivt. Med stöd för 262 000 färger kan displayen återge jämna övertoningar och detaljerad grafik, vilket gör den lämplig för applikationer bortom enkel text eller numerisk avläsning. De 6 LED-lamporna för bakgrundsbelysning ger en typisk luminans på 400 cd/m², vilket säkerställer tydlig synlighet i de flesta inomhusmiljöer. För applikationer som kräver högre ljusstyrka kan bakgrundsbelysningen ställas in för att uppfylla specifika krav.

Den 30-poliga standardkontakten förenklar integrationen med befintliga konstruktioner, medan anslutningen av pluggtyp erbjuder tillförlitlighet och enkel montering. Skärmens tunna profil - bara 2,46 mm tjock - gör att den kan integreras i utrymmesbegränsade höljen utan att lägga till onödig bulk.

Anpassningstjänster

Att inse att olika applikationer har olika krav,Hongjiaerbjuder flera anpassningsalternativ för denna display. Dessa tjänster är utformade för att hjälpa integratörer att skräddarsy displayen till deras specifika projektbehov utan att kräva en fullständig omdesign.

Justering av ljusstyrka

Bakgrundsbelysningens ljusstyrka kan justeras upp eller ner, från energibesparande inomhusnivåer till högre ljusstyrka för väl upplysta miljöer. Detta uppnås genom att justera LED-konfigurationen eller drivrutinsströmmen, vilket ger flexibilitet för olika användningsscenarier.

FPC-anpassning

Den flexibla tryckta kretsen (FPC) kan modifieras vad gäller längd, form, böjriktning eller stifttilldelning för att matcha specifika moderkortslayouter och kontakttyper. Detta gör att displayen kan integreras i design med icke-standardiserade mekaniska begränsningar.

Touch Panel Integration

Kapacitiva eller resistiva pekpaneler kan läggas till skärmen, med alternativ för täckglasets tjocklek, ytbehandling (reflexskydd, anti-reflektion, anti-fingeravtryck) och form för att passa produktdesignkrav.

Gränssnittskonfiguration

Skärmen stöder SPI-, MCU- och QSPI-gränssnitt. Gränssnittet kan fixeras till ett enda protokoll eller konfigureras för att stödja flera protokoll baserat på mikrokontrollerns kapacitet, utan att kräva omdesign av hårdvara.

Mekaniska modifieringar

Ram, ram eller övergripande modultjocklek kan anpassas för att bättre anpassas till produktens hölje och installationsutrymme. Detta hjälper designers att uppnå en ren integration utan att modifiera sina befintliga mekaniska konstruktioner.

Alla anpassningar backas upp avHongjia12-åriga tillverkningserfarenhet, ISO-certifierad kvalitetskontroll och en 36-månaders eftermarknadsgaranti. Företaget stödjer både prototyper av små partier och massproduktion med jämn kvalitet.

Applikationer och användningsfall

De2,86 tums 220×648 skärm av bartypär lämplig för en mängd olika applikationer:

• Smarta hempaneler– Används i termostater, belysningskontroller och säkerhetspaneler där ett smalt skärmformat passar sömlöst in i väggmonterade konstruktioner.

• Apparatens displayer– Integrerad i kaffemaskiner, ugnar, tvättmaskiner och andra apparater för att visa status, inställningar och driftinformation.

• Industriella kontrollgränssnitt– Används i utrustningskontroller, maskingränssnitt och instrumentering där kompakta, pålitliga displayer krävs.

• Kommunikationsutrustning– Integrerad i routrar, nätverksväxlar och andra kommunikationsenheter för statusindikering.

• Handhållna enheter– Lämplig för bärbara instrument och handhållna terminaler där utrymmeseffektivitet är avgörande.

• Bilelektronik– Används i enkla instrumentpanelsindikatorer och klimatkontrollpaneler.

Displayens stapelformat är särskilt fördelaktigt i applikationer där designers vill skapa en distinkt visuell identitet eller där en konventionell rektangulär display inte skulle passa in i produktens estetik.

Kvalitetssäkring och tillverkningskapacitet

Hongjiadriver en 3 000 kvadratmeter stor fabrik med 10 000 klass och 1 000 klass rena verkstäder, helautomatisk COG och DIG bindningsutrustning och automatiska monteringslinjer för bakgrundsbelysning. Företaget har certifieringar enligt ISO 9001, ISO 14001, ISO 45001 och ISO 13485, vilket återspeglar dess engagemang för kvalitet, miljöansvar och kvalitetsstandarder för medicintekniska produkter.

Produktionsanläggningen är utrustad med helautomatiska COG-bindningsmaskiner, FOG-bindningsmaskiner, dispenseringsmaskiner, polarisatorplaceringsmaskiner och omfattande testutrustning inklusive saltspraytestare, ljusstyrketester och temperatur-/fuktkammare. Denna utrustning säkerställer konsekvent kvalitet över hela produktionsserier och stöder både standard- och specialbeställningar.

Företagets kvalitetssäkringsprocess inkluderar inspektion av inkommande material, kvalitetskontroller under processen och testning av slutprodukten. Varje bildskärm testas för elektrisk prestanda, optiska egenskaper och mekanisk integritet före leverans. Med en 12-månaders kvalitetssäkringsperiod och 36-månaders eftermarknadsservice,Hongjiatillhandahåller långsiktigt stöd för sina produkter.

Vanliga frågor

F: Vad är upplösningen på den här skärmen?

S: Skärmen har en upplösning på 200 (RGB) × 648 pixlar, vilket ger ett smalt format med högt bildförhållande för statusfält, menyer och rullande innehåll.

F: Vilka gränssnitt stöder skärmen?

S: Skärmen stöder SPI-, MCU- och QSPI-gränssnitt, vilket ger flexibilitet för integration med olika mikrokontroller.

F: Är displayen lämplig för utomhusbruk?

S: Skärmen är främst designad för inomhusapplikationer. För utomhusmiljöer eller miljöer med hög ljusstyrka kan bakgrundsbelysningens ljusstyrka ökas genom anpassning.

F: Kan en pekskärm läggas till den här skärmen?

S: Ja, kapacitiva eller resistiva pekpaneler kan integreras med alternativ för täckglastjocklek och ytbehandling.

F: Vilka certifieringar har Hongjia?

A:Hongjiainnehar ISO 9001, ISO 14001, ISO 45001 och ISO 13485 certifieringar.

F: Vad är garantitiden för denna produkt?

S: Produkten kommer med en 12-månaders kvalitetssäkringsperiod och 36-månaders eftermarknadssupport.

Slutsats

De2,86 tums 220×648 skärm av bartypfrånHongjiaerbjuder en praktisk, utrymmeseffektiv lösning för applikationer som kräver ett smalt visningsformat. Med sin IPS-teknik, flera gränssnittsalternativ och omfattande anpassningstjänster ger den designers flexibiliteten att integrera en högkvalitativ bildskärm i kompakta produktdesigner. Uppbackad av en 3 000 kvadratmeter stor fabrik, ISO-certifieringar och en 36 månaders eftermarknadsgaranti,Hongjialevererar pålitliga produkter för smarta hem, apparater, industri- och kommunikationstillämpningar. För frågor, tekniska specifikationer eller för att diskutera dina anpassade krav,deHongjialaget är tillgängligtatt tillhandahålla detaljerad produktinformation och professionell support.
