Vilka är gränssnittskraven för en 3,1-tums 480x800 IPS-skärm?

En 3,1-tums 480x800 IPS-skärm kräver ett hybridgränssnitt: en låghastighets SPI-anslutning för att initiera drivrutinen IC, parad med ett höghastighets 16-bitars eller 18-bitars parallellt RGB-gränssnitt för att överföra faktiska pixeldata. På HONGJIA HJ3100-03 dirigeras dessa signaler genom en standard 39-stifts FPC (Flexible Printed Circuit). För att driva den här skärmen behöver du en värdmikrokontroller utrustad med en dedikerad hårdvaru-LCD-kontroller, tillräckligt med RAM-minne för att hålla en 768KB rambuffert och förmågan att generera exakta klocksignaler, horisontell synkronisering och vertikala synkroniseringssignaler vid 60Hz.

39-stifts SPI och 16-bitars RGB-arkitektur för HJ3100-03

39-stiftslayouten skiljer konfigurationsuppgifter från höghastighetsdataöverföring. Denna arbetsfördelning är absolut nödvändig för skärmar med denna upplösning.

En 480x8003,1 tums IPS-skärm 480x800 RGBskjuter upp 384 000 pixlar per bildruta. Att köra på 16-bitars färgdjup (RGB565) och en standarduppdateringsfrekvens på 60 Hz kräver att man flyttar ungefär 368 megabit data per sekund. En standard SPI-buss stryper den bandbredden. Om du försöker trycka full video över SPI vid denna upplösning, maxar du runt 10 till 15 bilder per sekund, vilket resulterar i ett synbart trögt gränssnitt.

Istället använder värd-MCU:n 3-tråds- eller 4-tråds SPI-stiften enbart för initiering. Du skickar konfigurationsnyttolasten en gång vid uppstart för att ställa in gammakurvor, effektsekvens och visningsorientering. Efter att installationskommandona har registrerats tar 16-bitars RGB-gränssnittet över det tunga lyftet för att strömma rå pixeldata kontinuerligt. Standarden med 39 stift ger tillräckligt med dedikerade datalinjer för att hålla bildhastigheten jämn utan att flaskhalsar för huvudprocessorn.

Integrering av ST7701 Driver IC med inbyggda värdkort

ST7701 är en mycket använd drivrutin IC för denna specifika storlek och upplösning, monterad direkt på glaset (COG). Att få det att prata med din värdkort kräver strikt uppmärksamhet på minne och timing.

En okomprimerad 480x800 rambuffert med 16-bitars färg tar upp exakt 768KB RAM. De flesta mikrokontroller på nybörjarnivå har inte så mycket intern SRAM. Om din valda MCU misslyckas måste du dirigera extern SDRAM på din PCB, vilket komplicerar kortets layout och ökar EMI.

Timingtoleranser är lika oförlåtande. ST7701 förväntar sig en kontinuerlig, perfekt tidsinställd punktklocka (PCLK) tillsammans med dataaktiveringssignaler (DE), HSYNC och VSYNC-signaler. Försök inte att bit-bang ett 16-bitars RGB-gränssnitt med I/O-stift för allmänna ändamål. Värden måste ha en dedikerad RGB-hårdvarukontroller (som LTDC på STM32-chips eller LCDC på NXP-delar). Att missa en enstaka klockcykel eller fördröja VSYNC-pulsen med några mikrosekunder resulterar i synlig sönderrivning av skärmen, flimmer eller en helt rullande display.

Hantera värmeavledning i 1000-nit tätade industriella kapslingar

Hög ljusstyrka kommer till en direkt termisk kostnad. Att trycka 1000 nits genom en transmissiv, normalt svart LCD-skärm innebär att man driver bakgrundsbelysningens lysdioder nära deras maximala märkström. I en utomhuslabb är detta sällan ett problem. Inuti en förseglad IP67 industrikapsling eller ett utomhus handhållet testinstrument, fångas den värmen.

Om du lämnar ett luftgap direkt bakom skärmmodulen i en förseglad enhet kommer bakgrundsbelysningens lysdioder att bli varma och försämras i förtid. Inom månader kommer skärmens vitbalans att förskjutas märkbart gult, och den totala ljusstyrkan kommer att sjunka. Du måste tillhandahålla en termisk utrymningsväg. Ingenjörsteam specificerar vanligtvis en termiskt ledande dyna mellan metallbaksidan av Liquid Crystal Display-modulen och en intern aluminiumkonstruktionsfäste, vilket gör själva chassit till en kylfläns.

Anpassa FPC:er och pekskärmar för handhållna medicinska och industriella enheter

Off-the-shelf displaymoduler passar sällan perfekt i specialiserad hårdvara. Den vanliga 39-stifts FPC-positionen kan kollidera med ett batterihål i en blodsyremätare eller tvinga fram en besvärlig placering av brädan i handhållen skönhetsutrustning.

Att böja en FPC utanför dess minsta böjningsradie för att tvinga fram en passning kommer att orsaka mikrosprickor i kopparspåren, vilket leder till intermittenta visningsfel på löpande band eller i fält. SZ Hongjia Technology Shares Limited modifierar FPC:s längd, form och pinout för att matcha din specifika PCB-layout, vilket eliminerar den mekaniska påfrestningen.

Att lägga till kapacitiv touch introducerar en annan variabel. För en medicinsk skärm på 3,1 tum är ett luftgap mellan peksensorn och displayglaset ett ansvar. Förändrade luftfuktighetsmiljöer gör att kondens bildas inuti det gapet, vilket förstör sikten och registrerar falska beröringsingångar. Att specificera optisk bindning – där ett klart flytande lim binder pekpanelen direkt till TFT-glaset – tar bort luftgapet, förbättrar slaghållfastheten och begränsar inre reflektioner.

Säkra långtidsförsörjning och lågvolymförsök för amerikanska teknikteam

Försörjningskedjans volatilitet dikterar hårdvarudesign lika mycket som tekniska specifikationer. Amerikanska team som designar industriella kontrollsystem eller medicinsk utrustning tillverkar vanligtvis i partier om 500 eller 5 000 enheter, inte 500 000. Många bildskärmstillverkare prioriterar konsumentelektronik med stora volymer och kommer att utfärda ett meddelande om slutet av livet (EOL) på en liten TFT LCD-modul med liten varning.

Att byta ut en skärm i mitten av produktionen är ett dyrt misstag. Det kräver en ny kortlayout, nya timingkonfigurationer för den fasta programvaran, och i fallet med medicinsk utrustning, fullständig omcertifiering av produkten. SZ Hongjia riktar sig specifikt till den industriella och medicinska marknaden genom att garantera långsiktig leveransstabilitet och acceptera små provorder för prototypframställning.

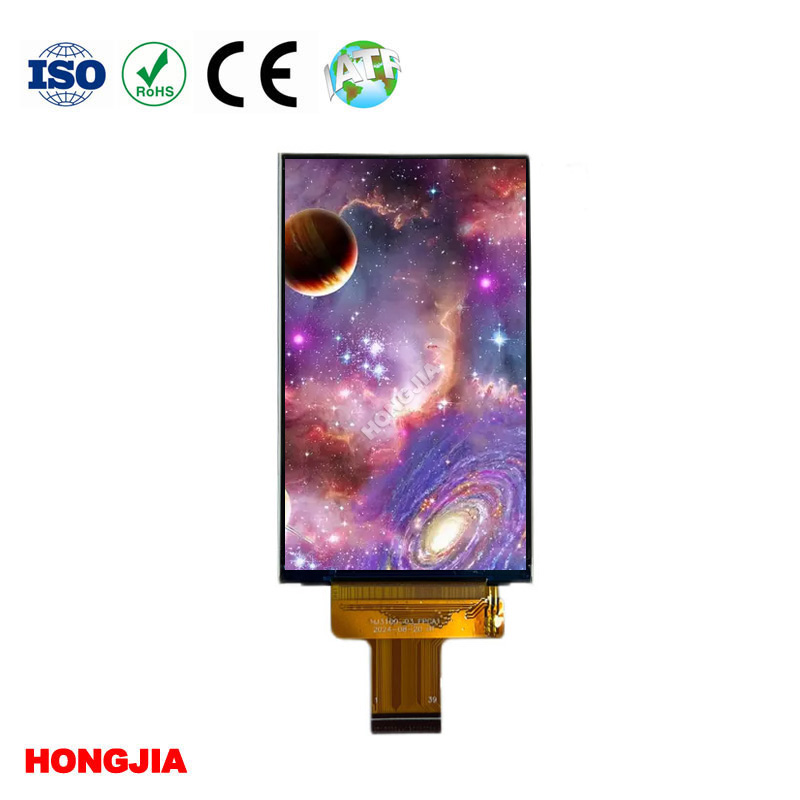

För att framgångsrikt integrera en 480x800-modul behöver du en MCU med en hårdvaru-RGB-kontroller, en 768KB rambuffert och en fysisk design som står för värme mot bakgrundsbelysning. Om din hårdvara är redo för dessa krav kan duutvärdera HJ3100-03-modulenför att bekräfta pinkompatibilitet med ditt värdkort.
