Vad bör du verifiera innan du använder en 3,5-tums 640 × 480 MIPI-skärm?

Innan du godkänner a3,5 tums horisontell skärm 640x480 MIPI-gränssnitt, verifiera fem saker: den faktiska aktiva upplösningen och orienteringen, ditt värdkorts MIPI-krav, 30-stifts pinout, den mekaniska ritningen och leverantörens initialisering och optiska dokumentation. HONGJIA:s HJ3450-02 kan passa kompakta industri-, handhållna, smarta hem-, skönhets- och konsumentprodukter, men en olöst specifikation kan skapa en kostsam omdesign.

Kontrollera först om HJ3450-02 är en 640 × 480 horisontell skärm eller en 480 × 800 stående modul

Det första svaret avgörs inte helt av den publicerade informationen: produktbeskrivningen identifierar HJ3450-02 som en 640 × 480 horisontell skärm, medan specifikationstabellen anger 480(RGB) × 800 separat. Behandla den avvikelsen som en teknisk fråga, inte en formateringsdetalj.

Lös specifikationskonflikten före provtagning

Be HONGJIA att bekräfta den aktiva matrisupplösningen, pixlarrangemanget, inbyggd skanningsorientering, visningsriktning och den exakta versionen av modulen som citeras. Begär ett aktuellt datablad och ett foto eller ritning som identifierar det aktiva området. Dra inte slutledning om orientering från yttermåtten eller från kontaktens placering.

En 640 × 480-modul och en 480 × 800-modul kan kräva olika UI-tillgångar, rambuffertantaganden, initieringskommandon och höljeslayouter. Om skärmen är fysiskt horisontell men paneldatan är konfigurerad för porträttskanning, kan ditt programvaruteam behöva rotationsstöd. Det kan påverka uppstartstid, minnesanvändning, pekkoordinater och bildkomposition.

Matcha den verifierade orienteringen med produktens användargränssnitt och hölje

För en handhållen testare eller industriellt kontrollgränssnitt kan horisontellt utrymme passa trendgrafer, mätetiketter och kontroller med två kolumner. En porträttpanel kan vara bättre för listor eller vertikalt staplade arbetsflöden. Bekräfta valet mot ramens öppning, aktivt område, visningsriktning, kabelutgång och monteringsfunktioner innan din industriella design fryser.

AnvändHJ3450-02 produktsidasom utgångspunkt, skaffa sedan den kontrollerade ritningen för din citerade version.

Vad HONGJIA-modulen erbjuder för kompakta inbyggda gränssnitt

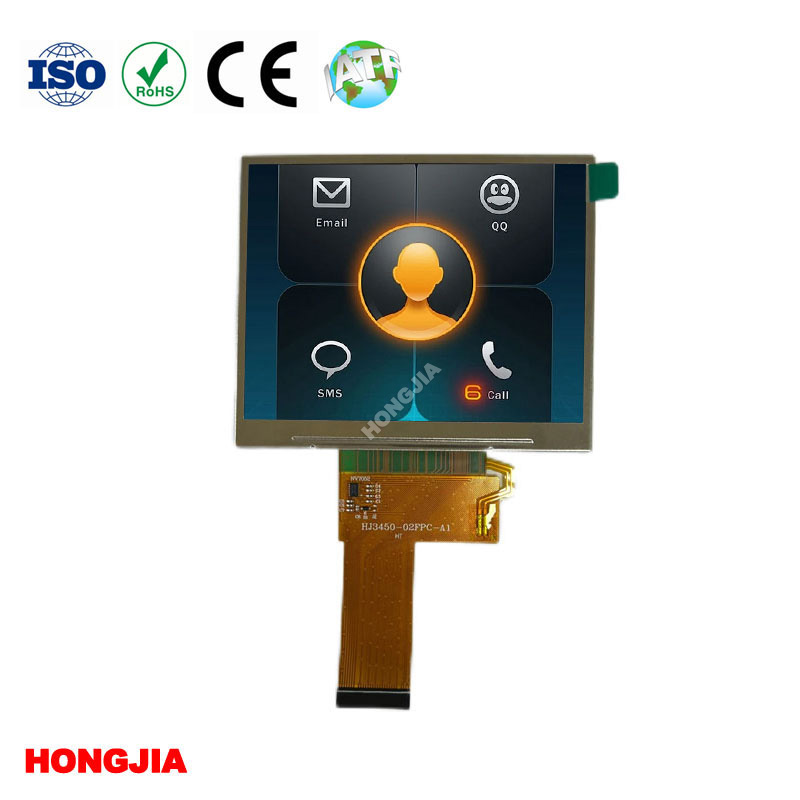

HJ3450-02 beskrivs som en 3,5-tums IPS-transmissiv TFT LCD-modul med en NV3051F-drivrutin-IC, MIPI-gränssnitt och 30-stiftsanslutning. Den listade konturen är 76,2 × 63,2 × 3,5 mm, och det angivna driftstemperaturområdet är -20°C till 70°C. Ljusstyrka är listad som valbar upp till 500 cd/m², så bekräfta den exakta ljusstyrkan istället för att anta att varje prov använder det maximala värdet.

IPS kan hjälpa till att bibehålla mer konsekvent färg och kontrast när operatören ser skärmen bort från vinkelrätt. Det tar inte bort behovet av att kontrollera den verkliga betraktningsvinkeln, kontrasten, täcklinsreflektionerna och läsbarheten under din produkts ljusförhållanden. "Transmissiv" spelar också roll: modulen är avsedd att ses med bakgrundsbelysning, inte som en transreflektiv panel som kan läsas av solljus.

Modulens storlek och MIPI-anslutning gör den till en kandidat för kompakta inbyggda system, inklusive handhållna testinstrument, industriell utrustning, medicinsk utrustning, skönhetsprodukter, smarta hemprodukter, POS-hårdvara och konsumentelektronik. Lämpligheten beror fortfarande på din värdprocessor, optiska stack, hölje och miljömål.

Kan ditt värdkort driva 30-stifts MIPI-anslutningen?

Endast om värden stöder panelens exakta MIPI-DSI el- och mjukvarukrav. En 30-stiftskontakt beskriver det fysiska gränssnittet; den berättar inte i sig själv körfältsantal, körfältshastighet, pixelformat, kommandosekvens, power rails eller kontrollmetoden för bakgrundsbelysning.

Verifiera MIPI-filantal, timing, initieringskommandon, pinout och anslutningsorientering

Innan layouten, begär den fullständiga pindefinitionen och bekräfta:

• MIPI-datafilantal, klockbeteende och nödvändig datahastighet
• Stödda pixelformat, färgordning och video- eller kommandoläge
• Horisontella och vertikala tidskrav
• Återställnings-, standby-, start- och avstängningssekvens
• Panelmatning, I/O-spänning, bakgrundsbelysningsingång och bakgrundsbelysningsströmområde
• FPC-kontaktsida, kontaktriktning, kabellängdsgränser och stiftnumrering
• NV3051F initieringskommandon och eventuella nödvändiga registerinställningar

Vanliga fältfel är enkla: FPC:n speglas, återställningsraden lämnas flytande, värden använder fel färgordning, eller så lyser displayen utan att ta emot giltig ramdata. En vit skärm bevisar vanligtvis inte MIPI-kompatibilitet. Det kan bara bevisa att bakgrundsbelysningen och panelströmmen finns.

Låt din firmwareingenjör testa provet med samma processorfamilj, brygga, kontakt och strömsekvens som är planerad för produktion. Om ditt kort använder en annan MIPI-implementering, fråga HONGJIA om en anpassad FPC- eller initialiseringskonfiguration är möjlig och vilka ändringar som finns kvar inom standardmoduldesignen.

Vilka dokument behövs för att gå från ett visningsexempel till konstruktionsgodkännande?

Ett prov är användbart för att kontrollera bildkvalitet och passform. Det är inte konstruktionsgodkännande. Begär en dokumentuppsättning som låter hårdvara, firmware, mekanik och inköpsteam granska samma revision.

• Aktuellt produktdatablad med bekräftad upplösning och orientering
• Mekanisk ritning som visar kontur, aktivt område, visningsområde, tjocklek, monteringsdetaljer och FPC-position
• Elektrisk specifikation som täcker kontaktens pinout, ström, bakgrundsbelysning och gränssnittsförhållanden
• Initieringskod eller kommandosekvens för NV3051F-drivrutinen IC
• Optiska data för ljusstyrka, kontrast, visningsriktning och enhetlighet där tillgängligt
• Drift- och lagringstemperaturgränser, plus inspektionskriterier för visningsdefekter
• Revisionskontrollerad providentifiering och eventuella kända skillnader mellan prov- och produktionsversioner

Om beröring är en del av produkten, behandla pekpanelen, täcklinsen, limmet och FPC som en separat recension. En skärm som passar före limning kanske inte passar efter att den slutliga optiska stapeln har specificerats.

Var passar en 3,5-tums horisontell IPS-skärm – och var kan den vara olämplig?

Denna 3,5-tums MIPI TFT-skärm är en förnuftig kandidat när du behöver ett kompakt färggränssnitt, en horisontell layout och en standardinbäddad anslutning. Det förtjänar tidigt övervägande för handhållna instrument, industriella kontroller, skönhetsutrustning, gränssnitt för smarta hem och andra produkter där kapslingens volym spelar roll.

Det kan vara olämpligt om din produkt kräver läsbarhet i solljus utan en testad optisk design, drift under -20°C eller över 70°C, en transflekterande panel, ovanligt hög ljusstyrka eller en användarupplevelse endast för porträtt. Dessa krav bör anges innan citat. HONGJIA erbjuder även andra skärmkategorier, inklusive breda temperaturer och transflekterande produkter, men anta inte att HJ3450-02 har dessa funktioner.

En annan praktisk gräns är mjukvara. Om din grafikstapel inte kan rotera eller adressera panelen i önskad orientering, kan en förändring av displayen sent i utvecklingen tvinga fram en ny design av kortet eller användargränssnittet. Bekräfta det beslutet medan provet fortfarande utvärderas.

Vad ska ett amerikanskt designteam begära från HONGJIA innan de utfärdar en anbudsförfrågan?

Skicka ett kontrollerat krav, inte bara en produktlänk. Ange den bekräftade målupplösningen, orienteringen, det aktiva området, höljesgränser, temperaturområde, ljusstyrka, värdprocessor eller brygga, MIPI-krav och avsedd årlig efterfrågan. Be HONGJIA att markera varje artikel som standard, konfigurerbar eller anpassad.

Begär prover, FPC och beröringsalternativ, anpassningsgränser och produktionskontinuitetsbevis

Begär prover från den föreslagna produktionskonfigurationen, inklusive den avsedda FPC, kontakten, bakgrundsbelysningsinställningen och pekalternativ om tillämpligt. Bekräfta om HONGJIA kan anpassa FPC, stifttilldelning, täcklins, pekpanel, ljusstyrka eller initialiseringsinställningar – och fråga vilken minimiorder, verktyg, ledtid och valideringsarbete varje ändring kräver.

För ett produktionsbeslut, be om bevis på leveranskontinuitet: den planerade modulrevisionen, förarens IC-källa, praxis för förändringsmeddelanden, kvalitetsinspektionsprocess och support tillgänglig från fabriken eller FAE-teamet. Begär inte certifieringar eller testrapporter som en formalitet; identifiera vilka standarder din färdiga produkt faktiskt kräver och be om relevant dokumentation.

Använd HONGJIA3,5-tums horisontell MIPI-displayinformationför att börja den tekniska diskussionen, gör sedan anbudsförfrågan beroende av att 640 × 480 kontra 480 × 800 konflikten löses. Nästa steg är en dokumenterad provgranskning – inte en inköpsorder baserad på en tvetydig tabell.
